CUPS (Corrosion Under Pipe Support)

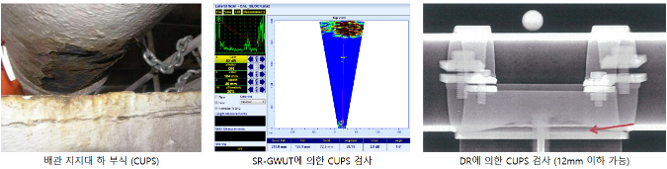

배관 라인과 지지대가 접촉하는 부분에서 배관의 원주방향 또는 축방향으로 발생하는 지지대 하 부식의 검사는 먼저 지지대로부터 배관을 들어올린 후, 육안검사 (VT) 를 수행할 필요가 있으나 이미 부식에 의해 손상을 받은 배관의 경우 과도한 응력 집중에 따르는 파손의 위험이 따르므로 비파괴적 검사 기법의 적용이 요구됨.

• Short Range Guided Wave 기법을 적용하여 지지대로부터 배관을 들어올리지 않고 검사

• DR (Digital Radiography) 기법을 적용하여 두께 12mm 이하의 배관에 대한 지지대 하부 부식 측정
